Если вы работаете с токарным станком, будь то на производстве или в собственной мастерской, вы наверняка сталкивались с ситуацией, когда нужно заменить изношенную пластину, но артикул на упаковке или в каталоге кажется сплошным набором букв и цифр. Как расшифровать маркировку пластины? Что означают буквы C, N, M, G и цифры 12, 04, 08? В этой статье мы подробно разберем структуру обозначения токарных пластин по международному стандарту ISO 1832, чтобы вы могли уверенно подбирать инструмент без ошибок.
Почему важно понимать маркировку?
Правильно подобранная пластина — это залог:
- Высокой точности обработки.
- Долгого срока службы режущего инструмента.
- Экономии времени и денег на замену.
- Безопасности при работе на станке.
- Знание расшифровки позволяет не просто купить «похожую» пластину, а выбрать точно ту, которая подходит под вашу задачу — будь то черновая обработка стали, чистовая резка алюминия или обработка нержавеющей стали.

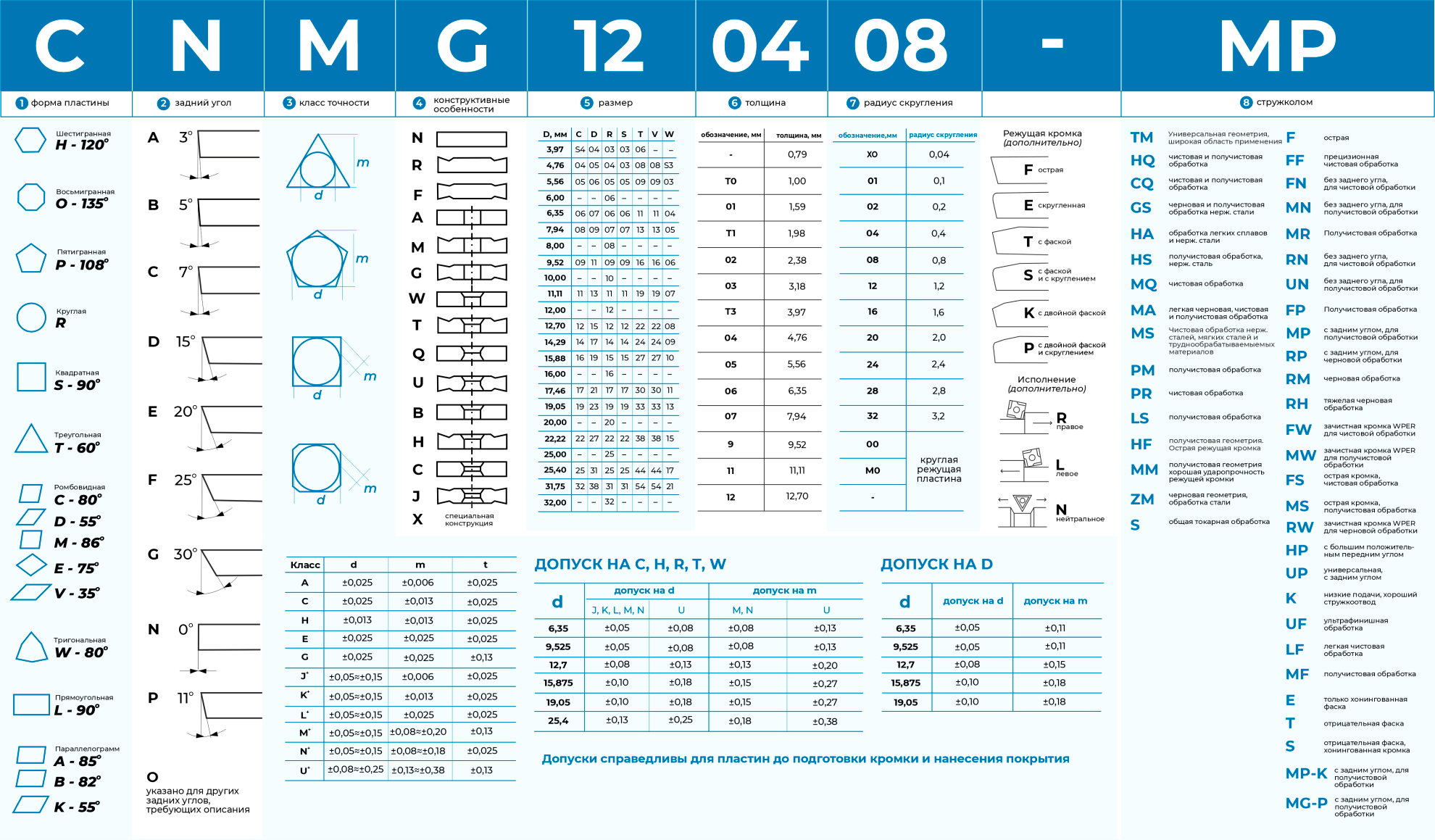

Структура маркировки: 8 ключевых элементов
Любой артикул токарной пластины состоит из 8 символов (иногда с дополнительными буквами). Разберем их по порядку на примере: CNMG 120408 MP.
- Форма пластины (буква)
Первая буква обозначает геометрическую форму пластины. Это основа, от которой зависит, как она установится в державку.
C — шестигранная (угол 80°)
N — ромбическая (угол 55°)
M — ромбическая (угол 86°)
G — квадратная (угол 90°)
T — треугольная (угол 60°)
W — тригональная (угол 80°)
S — квадратная (угол 90°)
R — круглая
D — ромбическая (угол 55°, но с другим профилем)
E — ромбическая (угол 75°)
V — ромбическая (угол 35°)
L — прямоугольная (угол 90°)
A, B, K, O — параллелограмм или другие формы, требующие дополнительного описания
Пример: C — шестигранная пластина, часто используется для универсальной обработки.
- Задний угол (буква)
Вторая буква указывает на задний угол (угол заточки), который влияет на качество поверхности и стойкость пластины.
A — 3°
B — 5°
C — 7°
D — 15°
E — 20°
F — 25°
G — 30°
N — 0° (нейтральная)
P — 11°
Чем меньше угол — тем прочнее режущая кромка, но хуже чистота реза. Для черновой обработки подойдут D, E; для чистовой — A, B, C.
- Класс точности (буква)
Третья буква обозначает класс точности изготовления пластины.
A — высший класс (±0,025 мм)
C — средний класс (±0,025 мм)
H — повышенный класс (±0,013 мм)
E, G, J’, K’, L’, M’, N’, U’ — различные допуски, зависят от формы и размера
Для ответственных операций и ЧПУ лучше выбирать пластины класса A или H.
- Конструктивные особенности (буква)
Четвертая буква указывает на конструкцию пластины — наличие отверстия, тип крепления, форма режущей кромки.
N — стандартная
R — с радиусом
F — с фаской
A — с двойной фаской
M — с фаской и скруглением
G — с двойной фаской и скруглением
W — с фаской и скруглением
T — с фаской
Q — с двойной фаской
U — с фаской и скруглением
B — с фаской
H — с фаской и скруглением
C — с фаской и скруглением
J — специальная конструкция
X — специальная конструкция
Эта буква важна при выборе пластины под конкретную державку. Например, если у вас державка с центральным отверстием — нужна пластина с буквой R или F.
- Размер пластины (число)
Пятое обозначение — это размер пластины, обычно указывается в миллиметрах. Это может быть длина режущей кромки или диагональ.
12 — например, длина режущей кромки 12 мм
06, 08, 10, 12, 16, 20, 25 — распространенные размеры
Большие пластины — для тяжелых режимов резания, маленькие — для мелких деталей и чистовых операций.
- Толщина пластины (число)
Шестое обозначение — толщина пластины в миллиметрах.
04 — 4 мм
08 — 8 мм
12 — 12 мм
T0, T1, T2, T3… — иногда используется буквенное обозначение (T0 = 0,79 мм, T1 = 1,98 мм и т.д.)
Толщина влияет на жесткость пластины. Для черновой обработки нужны более толстые пластины (08, 12), для чистовой — тонкие (04).
- Радиус скругления режущей кромки (число)
Седьмое обозначение — радиус скругления вершины пластины (в миллиметрах).
04 — 0,4 мм
08 — 0,8 мм
12 — 1,2 мм
16 — 1,6 мм
20 — 2,0 мм
24 — 2,4 мм
28 — 2,8 мм
32 — 3,2 мм
00 — острая кромка (радиус 0 мм)
Больший радиус — больше стойкость, но хуже чистота поверхности. Для чистовой обработки — 04–08 мм, для черновой — 12–32 мм.
- Материал и тип обработки (буквы), стружколом
Восьмое обозначение — это дополнительная информация о материале пластины, типе обработки, покрытии и режущей кромке.
MP — с задним углом, для получистовой обработки
FF — прецизионная чистовая обработка
FN — без заднего угла, для чистовой обработки
MN — без заднего угла, для получистовой обработки
MR — получистовая обработка
RN — без заднего угла, для получистовой обработки
UN — без заднего угла, для получистовой обработки
FP — получистовая обработка
RP — с задним углом, для получистовой обработки
RM — черновая обработка
RH — тяжелая черновая обработка
FW — зачистная кромка WPER для чистовой обработки
MW — зачистная кромка WPER для получистовой обработки
FS — острая кромка, чистовая обработка
MS — острая кромка, получистовая обработка
RW — зачистная кромка WPER для черновой обработки
HP — с большим положительным передним углом, с задним углом
UP — универсальная, хороший стружкоотвод
K — низкие подачи, хороший стружкоотвод
UF — ультрафинишная обработка
LF — легкая чистовая обработка
MF — получистовая обработка
E — только хонингованная фаска
T — отрицательная фаска
S — отрицательная фаска, хонингованная кромка
MP-K — с задним углом, для получистовой обработки
MG-P — с задним углом, для получистовой обработки
Это самая важная часть для выбора пластины под конкретный материал и режим обработки. Например, MP — универсальная, FS — для чистовой, RH — для тяжелой черновой.
Как использовать эту информацию на практике?
Определите материал заготовки — сталь, чугун, алюминий, нержавейка?
Выберите тип обработки — черновая, получистовая, чистовая?
Подберите форму пластины — исходя из типа державки и доступного пространства.
Укажите размеры — по диаметру детали и глубине резания.
Выберите радиус и толщину — в зависимости от требований к качеству поверхности и нагрузкам.
Уточните конструкцию и покрытие — по каталогу производителя или по рекомендациям.
Как подобрать нужные пластины?
Теперь, когда вы умеете расшифровывать артикул, важно правильно подобрать пластину под вашу державку и условия обработки. На Plastina.Metalok.ru вы найдёте не просто перечень позиций, а интерактивный справочный каталог токарных пластин, где:
- можно подобрать пластину по модели державки;
- увидеть её геометрию, размеры и совместимость;
- изучить подробные характеристики твёрдых сплавов — включая состав, прочность, износостойкость;
- найти прямые аналоги по ГОСТ и ISO;
- ознакомиться с рекомендованными режимами резания для каждого сплава в зависимости от обрабатываемого материала.
- Подобрать обороты шпинделя под вашу заготовку
Это не торговая площадка — это инженерный инструмент для точного и осознанного подбора режущего инструмента.
👉 Перейдите в каталог пластин для токарных резцов — чтобы выбрать не «любую», а именно ту, которая подходит вашему станку, заготовке и технологическому процессу.
Заключение
Расшифровка маркировки токарных пластин — это не сложная теория, а практический навык, который экономит время, деньги и нервы. Понимая, что означают каждая буква и цифра в артикуле, вы сможете точно подобрать инструмент под любую задачу — от мелкой чистовой обработки до тяжелой черновой резки.
